无铅中温锡膏Sn64Bi35Ag1.0-深圳市永润博焊锡制品有限公司

产品中心: 焊锡丝; 焊锡条; 不锈钢焊接锡丝; 锡球; 锡锭; 锡膏; 锑锭; 无铅阳极板; 铅锭

联系我们

联系人：杨总

手机号码：13728683961

联系人：13556812252（黄小姐）

公司邮箱：249666652@qq.com

地址：深圳市龙华区龙华街道和联社区龙观路415号

锡膏

您的位置：首页 » 产品中心 » 锡膏 » 无铅中温锡膏Sn64Bi35Ag1.0

prevnext

无铅中温锡膏Sn64Bi35Ag1.0

型号：LF3100-SBA3510 / 3
合金成分：Sn64Bi35Ag1.0
颗粒度：25-45um
净重：500g

咨询热线：13728683961

产品详情

环保无卤中温锡膏
ENVIRONMENTAL HALOGEN-FREE MEDIUM TEMPERATURE SOLDER PASTE
Sn64/Bi35/Ag1、Sn69.5/Bi30/Cu0.5、Sn82.5/Bi17/Cu0.5环保无卤中温锡膏熔点179℃、196℃、209℃；作业实际温度需求210-230℃（Time30-90Sec）;为目前最合适的中温焊接材料，回流工艺与传统Sn63/Pb37焊接温度基本相同。适中的熔点可减少回流过程中高温对元器件及PCB板的损害，同时避免了某些低温无铅合金因固相线温度过低而导致可靠性下降的问题；由于低温作业提升制造良率，广泛应用于SMT贴片、高频头、插件PCB板、遥控板，对不能承受高温PCB板具有良好的上锡及焊接牢固；回流焊后焊点饱满，板面无需清洗，无卤素化合物残留，符合RoHS环保禁用物质要求。

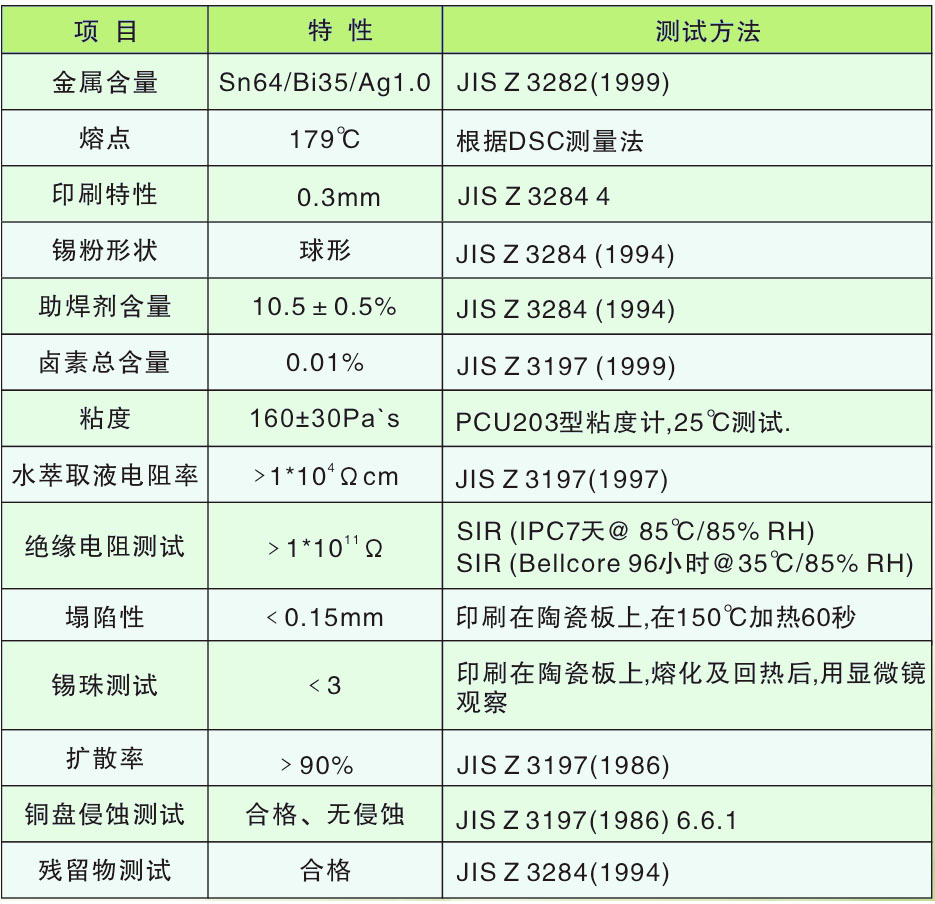

环保无卤中温锡膏特性表
ENVIRONMENTAL HALOGEN-FREE HIGH TEMPERATURE SOLDER PASTE CHARACTERISTICS TABLE

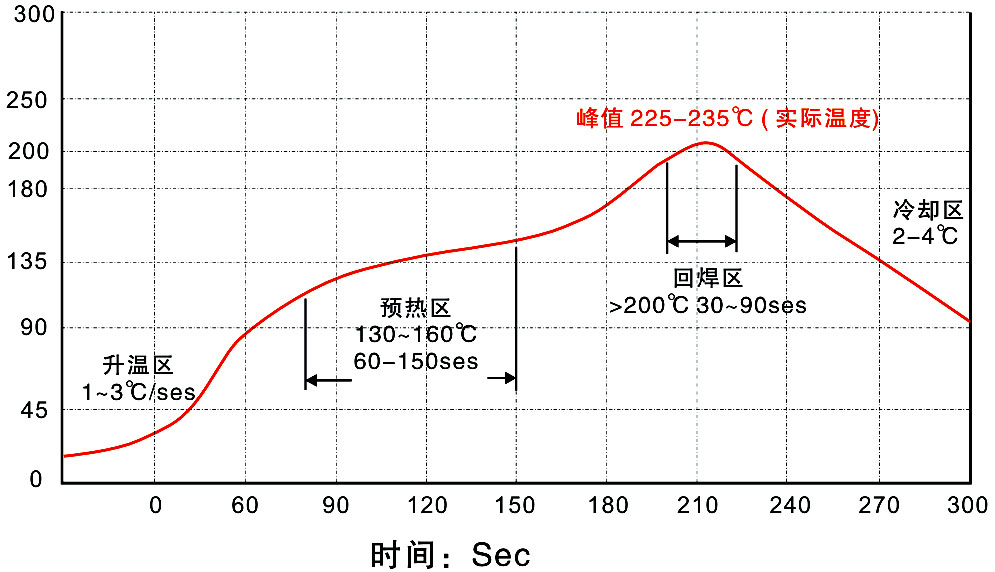

环保中温锡膏回焊曲线图
ENVIRONMENTALL MEDIUM TEM PERERATURE SOLDER PASTE REFLOW CURVE
此回流焊曲线适用于Sn/Bi/Ag、Sn/Bi/Cu系列

A、升温区
在升温区，焊膏内的部分挥发性溶剂被蒸发，并降低元器件之热冲击。

要求：升温斜率为1.0-3℃/秒。

B、预热区
在该区助焊剂开始活跃,化学清洗行动开始,并使PCB在到达回焊区前各部温度均匀。

要求：温度为130-160℃时间为60-150秒升温斜率为<3℃/秒。

C、回焊区
锡膏中的金属颗粒熔化，在液态表面张力作用下形成焊点表面。

要求：峰值温度为225-235℃ ，200℃以上时间30-90秒（Important）。

D、冷却区
离开回焊区后，基板进入冷却区，控制焊点的冷却速度也十分重要，焊点强度会随冷却速度增加而增加。
要求：降温斜率<4℃ 冷却终止温度最好不高于90℃。

深圳市永润博焊锡制品有限公司

锡膏

无铅中温锡膏Sn64Bi35Ag1.0

产品详情
